Auditorías Energéticas EN 16247/ISO 50002

La auditoría energética según la norma EN 16247 o su equivalente ISO 50002 es un análisis técnico de eficiencia energética. Es una serie de procedimientos con los cuales se buscan identificar potenciales de ahorro y el uso óptimo de la energía en los procesos productivos. Todas las empresas con más de 250 empleados o ingresos por más de 50 millones de Euros al año están obligadas a realizar una auditoría energética según la normativa europea .



La ventaja de esta metodología es que puede proporcionar las bases para la posterior implementación de un sistema de gestión energética según la norma internacional ISO 50001.

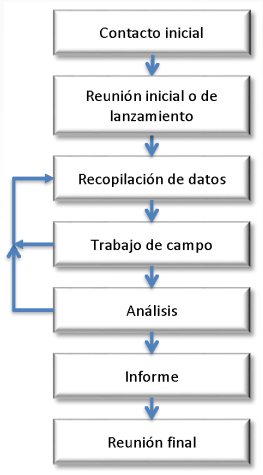

En general las fases de una auditoría energética son:



Recopilación de datos

  • Facturas energéticas
  • Registros del cliente
  • Características de los equipos e instalaciones
  • Planos: diagramas de flujo, esquemas …
  • Auditorías o estudios anteriores
  • Propuestas de terceros
  • Propuestas del cliente
  • Mediciones puntuales e instrumentos de campo
  • Monitorización de consumos

Contenido de la Auditoría Energética

  • Suministros energéticos
  • Contabilidad energética
  • Análisis de las instalaciones
  • Instalaciones horizontales
  • Proceso: fundición, químico, papelero, inyección de plásticos, …
  • Indicadores energéticos
  • Propuestas de mejora
  • Análisis del Coste de Ciclo de Vida en lugar de periodos de amortización
  • Recomendaciones generales y buenas prácticas

Somos auditores energéticos certificados y autorizados para dar cumplimiento a la directiva europea 2012/27/UE y su norma europea EN 16247 / ISO 50002 respecto a auditorías energéticas.


De acuerdo a los requerimientos existentes éste tipo de análisis se puede clasificar de acuerdo a su complejidad y  profundidad. A continuación una descripción más detallada:

Diagnóstico Energético (Nivel básico)

INVENTARIO DE EQUIPOS CONSUMIDORES

Inventario de consumos con carácter general:

Contabilidad Energética General de Potencias Instaladas (kW)

Por sistemas (iluminación, climatización, …) con una potencia mínima relativa al 15% del total

Evaluación comparativa (benchmarking) inspección no intrusiva

El análisis se basa en la comparación de los consumos energéticos del edificio objeto con los consumos de edificios similares situados en climas similares

ANÁLISIS DE CONSUMOS

Recopilación de la facturación energética mínimo 12 meses

Registro de los principales hábitos de uso de los distintos usuarios de la instalación

Balance energético estimativo de los consumos

Distribución teórica de los principales sistemas consumidores

A partir de los datos de facturación energética, optimización de los suministros

Propuestas eficiencia energética

Relación de medidas y recomendaciones generales en eficiencia energética de aplicación a la tipología y características particulares del edificio objeto del diagnóstico

Cálculo del ahorro energético

Estimación del potencial de ahorro energético (% o kWh), en base a la experiencia del consultor, ratios de referencia, estudios u otra documentación técnica

Análisis de viabilidad económica

Estimación de orden de magnitud de las inversiones necesarias en función de ratios de instalaciones similares

PROPUESTAS DE ENERGÍAS RENOVABLES

Soluciones técnicas que emplean energías renovables

Relación de soluciones técnicas disponibles con energías renovables de aplicación a la tipología y características particulares del edificio

Cálculo del ahorro energético

Estimación del potencial de ahorro energético (% o kWh), en base a la experiencia del consultor, ratios de referencia, estudios u otra documentación técnica

Análisis de viabilidad económica

Auditoría (Nivel Intermedio)

INVENTARIO DE EQUIPOS CONSUMIDORES

Inventario detallado de equipos consumidores

Contabilidad Energética de Consumos asociados a horarios de usos propios o estimados (kWh)

Por sistemas (iluminación, climatización, …) con una potencia mínima relativa al 10% del total

Por zonas con una potencia mínima relativa al 10% del total

Recorrido a través del edificio (walk-through) inspección no intrusiva

Análisis para identificar no solamente las mejoras energéticas sencillas sino también con el fin de orientar la futura auditoría detallada

Evaluación comparativa (benchmarking) inspección no intrusiva

ANÁLISIS DE CONSUMOS

Recopilación de la facturación energética mínimo 12 meses

Registro de los hábitos de uso significativos de los distintos usuarios de la instalación

Evaluación y análisis de los hábitos de uso de los distintos usuarios de la instalación

Realización de mediciones in situ de los diferentes parámetros de interés mediante

equipos de medida

La duración de la toma de medidas será representativa de la manera de trabajar de los equipos consumidores

(Ejemplo: mediciones instantáneas para el cálculo del rendimiento instantáneo de una caldera)

Evaluación de la envolvente térmica del edificio mediante un análisis cualitativo a través del uso de termografía

Análisis de las variaciones estacionales en el consumo energético

Establecimiento del balance energético del edificio

A partir de los datos de facturación energética

Realización de la optimización tarifaria del contrato eléctrico

Estudio detallado de propuestas de eficiencia energética

Medidas y recomendaciones generales en eficiencia energética de aplicación a la tipología y características particulares del edificio a auditar

Cálculo del ahorro energético

Cálculo del ahorro energético en kWh por la implantación de la medida de mejora teniendo en cuenta

Identificación del consumo energético de referencia

Estimación del ahorro energético en función de las características de los nuevos equipos instalados

Estimación de efectos cruzados con otras medidas de ahorro energético

Clasificación de las medidas de ahorro según su viabilidad económica

MEDIDAS DE AHORRO COSTE 0

MEDIDAS DE AHORRO PRIORITARIAS

MEDIDAS DE AHORRO COMPLEMENTARIAS

Análisis de viabilidad económica

Cálculo de las inversiones necesarias para la implementación de las propuestas de eficiencia energética

PERIODO DE RETORNO SIMPLE

PROPUESTAS DE ENERGÍAS RENOVABLES

Estudio detallado de propuestas de energías renovables

Propuestas de energías renovables aplicadas a la tipología de Edificio

Cálculo del ahorro energético

Estimación del ahorro energético en kWh por la implantación de la medida de mejora teniendo en cuenta

Identificación del consumo energético de referencia

Estimación del ahorro energético en función de nuevos rendimientos, contribuciones solares, balance energético por venta de energía eléctrica, etc

Estimación de efectos cruzados con otras medidas de ahorro energético

Análisis de viabilidad económica

Cálculo de las inversiones necesarias para la implementación de las propuestas de energías renovables

Estudio económico comparativo a 10 años teniendo en cuenta PERIODO DE RETORNO SIMPLE

PROPUESTA DE SISTEMAS DE TELE-GESTIÓN Y AUTOMATIZACIÓN

Medida de consumo

Los datos obtenidos con los elementos de medida en continuo deben permitir dividir el consumo de energía en climatización, iluminación y otras áreas

Actuación sobre elementos de consumo

Pueden adoptarse soluciones puntuales en las distintas estancias

CONTABILIDAD ENERGÉTICA

Inventario de sistemas consumidores finales

Elaboración de inventario de sistemas consumidores de energía en el escenario inicial de consumo y escenario resultante de la implantación de las mejoras propuestas, con indicación de los consumos específicos y los costes energéticos asociados a cada sistema

Valores de referencia

Control de los consumos

Plan de mantenimiento

Mejora de la calidad ambiental

Auditoría ESE (Nivel Avanzado)

INVENTARIO DE EQUIPOS CONSUMIDORES

Inventario detallado y real de equipos consumidores

Contabilidad Energética de Consumos asociados a horarios de usos propios (kWh) a través de cuestionario de funcionamiento

Por sistemas (iluminación, climatización, …) con una potencia mínima relativa al 5% del total

Por zonas con una potencia mínima relativa al 5% del total

Recorrido a través del edificio  inspección intrusiva

Esta inspección se basa en verificaciones visuales, de cada uno de los equipos inventariados en el estudio de los equipos instalados

Evaluación comparativa (benchmarking) inspección no intrusiva

Recogida de datos de operaciones de mantenimiento realizadas en el edificio y evaluación comparativo con mínimos legales, desde el punto de vista de:

Mantenimiento preventivo

Mantenimiento correctivo

ANÁLISIS DE CONSUMOS

Recopilación de la facturación energética mínimo 24 meses

Realización de mediciones in situ de los diferentes parámetros de interés mediante

equipos de medida

Evaluación de la envolvente térmica del edificio mediante un análisis cualitativo a través del uso de termografía

La campaña de medidas será exhaustiva con el fin de poder recopilar el funcionamiento de los equipos consumidores durante un periodo de tiempo (ejemplo: análisis del rendimiento medio estacional de una caldera)

Evaluación y análisis de los hábitos de uso de los distintos usuarios de la instalación

Verificación de los distintos contadores

Mediante la instalación en paralelo de equipos portátiles

Análisis de las variaciones estacionales en el consumo energético

Establecimiento del balance energético del edificio

Realización de la distribución de consumo por tecnologías, sistemas y equipos presentes en el edificio, a fin de poder determinar el peso específico de cada uno de ellos sobre el consumo total según norma UNE-EN 2165101

Simulación energética del consumo energético del edificio a través de software informático reconocido o similares

Estimación del consumo futuro. Establecimiento de línea base de consumo según protocolo de M&V

La optimización tarifaria del contrato eléctrico

Realización de la optimización tarifaria del contrato de otros combustibles

Análisis de las distintas posibilidades de las variaciones en precios energéticos

Ingeniería básica de propuestas de eficiencia energética

Desarrollo de proyectos de ingeniería básica

Cálculo del ahorro energético

Cálculo preciso del ahorro energético en kWh por la implantación de la medida de mejora teniendo en cuenta

Identificación del consumo energético de referencia

Cálculo del ahorro: simulación de sistema aislado mediante programa específico, o herramienta de cálculo aportada por fabricante

Efectos cruzados con otras medidas de ahorro energético

Propuesta de la opción de verificación de ahorros energéticos más adecuada

Clasificación de las medidas de ahorro según su viabilidad económica

MEDIDAS DE AHORRO COSTE 0

MEDIDAS DE AHORRO RECOMENDABLES

MEDIDAS DE AHORRO

Análisis de viabilidad económica

Cálculo de las inversiones necesarias para la implementación de las propuestas de eficiencia energética:

Estudio económico comparativo teniendo en cuenta (aumento del coste de la energía, IPC, PayBack, otros parámetros).

PROPUESTAS DE ENERGÍAS RENOVABLES

Ingeniería básica de propuestas de energías renovables

Desarrollo de proyectos de ingeniería básica acerca de propuestas de energías renovables aplicadas a la tipología de edificio

Cálculo del ahorro energético

Cálculo preciso del ahorro energético en kWh por la implantación de la medida de mejora teniendo en cuenta:

Identificación del consumo energético de referencia

Cálculo del ahorro: simulación de sistema aislado mediante programa específico, o herramienta de cálculo aportada por fabricante.

Efectos cruzados con otras medidas de ahorro energético

Propuesta de la opción de verificación de ahorros energéticos más adecuada

Análisis de viabilidad económica

Cálculo de las inversiones necesarias para la implementación de las propuestas de energías renovables

Estudio económico comparativo a 10 años teniendo en cuenta (aumento del coste de la energía, IPC, PayBack, otros parámetros).

PROPUESTA DE SISTEMAS DE TELE-GESTIÓN Y AUTOMATIZACIÓN

Sistema centralizado

Un sistema centralizado monitoriza y registra los consumo energéticos y actúa sobre distintos elementos de control de consumo.

Medida de consumo

Los datos obtenidos con los elementos de medida en continuo deben permitir dividir el consumo de energía en climatización, iluminación y otras áreas

Actuación sobre elementos de consumo

Control de la iluminación

Control de climatización

Cistemas adaptables a la disponibilidad de luz solar

Control de equipos informáticos

CONTABILIDAD ENERGÉTICA

Inventario de sistemas consumidores finales

Elaboración de inventario de sistemas consumidores de energía en el escenario inicial de consumo y escenario resultante de la implantación de las mejoras propuestas, con indicación de los consumos específicos y los costes energéticos asociados a cada sistema

Valores de referencia

Control de los consumos

Plan de mantenimiento

Mejora de la calidad ambiental

Estudio comparativo (benchmarking)

Análisis PINCH

El análisis PINCH es una estrategia para el diseño de redes de intercambiadores de calor. Identifica las oportunidades de ahorro de energía tanto en nuevos diseños como en el mejoramiento de plantas en operación, estos últimos se denominan estudios de retrofitting.



El método se enfoca al logro de dos metas, primero el ahorro económico al reducir el consumo de combustibles para generar vapor (que usan las corrientes calientes) y por usar menor electricidad al procesar el agua de enfriamiento (que usan las frías),  además disminuye la emisión de CO2 que es considerado el primordial causante del calentamiento global. Y segundo, determinar la red de cambiadores de calor con mínima área de transferencia de calor. Se busca minimizar los costos de capital, los costos de energía y las emisiones contaminantes.



Realizamos este tipo de análisis en su mayoría para la integración de procesos en la producción.

Verificación de ahorros

La industria es uno de los sectores de la sociedad que más necesitan ahorrar energía. En el sector del transporte es muy importante el ahorro de combustible. Por otra parte, el diseño de edificios debe considerar, por ejemplo, aislamientos o la construcción de espacios que miren al sur para que en los días de invierno llegue más calor solar a los recintos, etc.



Dependiendo del área que estemos analizando, el potencial de ahorro puede llegar hasta un 70%. Un claro ejemplo es la iluminación. Otros sólo alcanzarían un máximo del 25% como en los sistemas de ventilación. Estos son valores meramente teóricos, que tienen que ser revalidados tras análisis in situ. Otras veces, todo el potencial no puede ser aprovechado debido a necesidades específicas del cliente o simplemente por cuestiones legales respecto a parámetros de calidad de aire por ejemplo en laboratorios.





En conclusión, sólo tras un análisis de la situación real en la que se encuentra la empresa, potenciales de ahorro reales pueden ser identificados. Verificamos estos ahorros de acuerdo a los lineamientos de diferentes metodologías como los protocolos EVO, las guías ASHRAE o la nueva norma internacional ISO 50015.
